تركيب اسانسير في عمارة قديمة: بير السلم أم المنور أم بئر خارجي؟
تركيب اسانسير في عمارة قديمة ممكن في حالات كثيرة، لكنه يبدأ دائمًا بسؤالين: أين سيوضع البئر؟ وهل يتحمل المبنى القائم هذا التعديل؟ الأماكن المعتادة ثلاثة: فراغ بير السلم في منتصف الدرج، أو المنور، أو بئر خارجي بهيكل معدني ملاصق للواجهة، ومع كل منها قد يناسبك مصعد بدون غرفة ماكينات أو مصعد منزلي صغير الحجم. وقبل اختيار أي منها يلزم تقرير من مهندس استشاري إنشائي، ثم تصميم من شركة مصاعد، ثم ترخيص من الحي، ثم التنفيذ. في هذا الدليل نقارن بين الأماكن الثلاثة، ونشرح ما يعنيه «تركيب مصعد بدون تكسير» في الواقع، وقيود الحفرة والارتفاع العلوي، واتفاق السكان، والترخيص، وما يحدد التكلفة.
أين يمكن وضع الأسانسير في عمارة قائمة؟

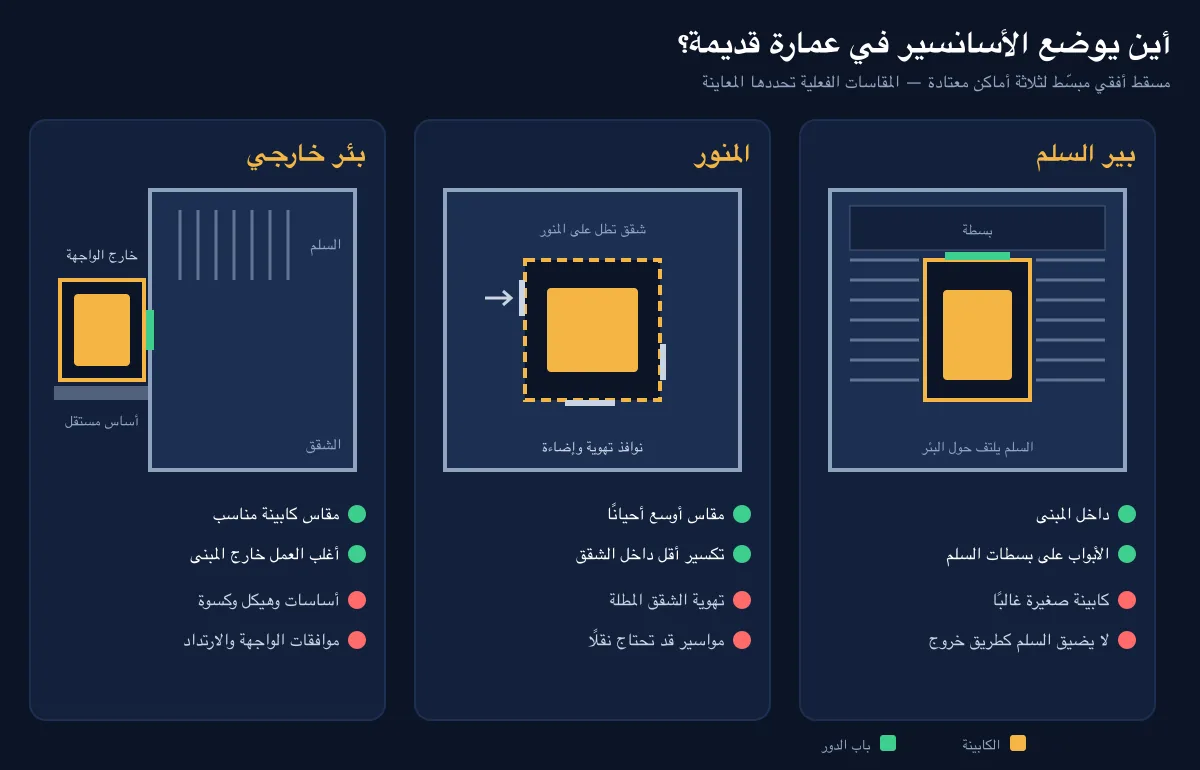

في العمارات السكنية القديمة في القاهرة والجيزة والإسكندرية لم يُترك غالبًا مكان مخصص للمصعد. لذلك يبحث المالك أو اتحاد الشاغلين عن فراغ رأسي مستمر من الدور الأرضي حتى آخر دور، يمكن أن يتسع لكابينة وباب في كل دور. الرسم التالي يوضح الخيارات الثلاثة الشائعة على مسقط أفقي مبسّط:
1. تركيب اسانسير في بير السلم
«بير السلم» هو الفراغ الذي يدور حوله الدرج في كثير من العمارات. إذا كان عرضه وعمقه يسمحان بكابينة مقبولة بعد حساب المسافات حول الكابينة والثقل المعاكس، يمكن تنفيذ البئر داخله بإطار معدني تُثبَّت عليه السكك، أو بجدران خفيفة حسب تصميم المهندس.
- المزايا: داخل المبنى، وبعيد عن الواجهة والجيران، والأبواب تفتح على بسطات السلم الموجودة.
- القيود: الفراغ غالبًا ضيق فتكون الكابينة صغيرة، والسلم هو طريق الخروج في الطوارئ فلا يجوز أن يضيق عرضه أو تُسد بسطاته، وقد تحتاج أبواب الأدوار إلى وضع خاص إذا كانت البسطة عند منتصف الدور.
2. تركيب اسانسير في المنور
المنور فراغ مفتوح داخل المبنى أو خلفه لتوفير الإضاءة والتهوية للمطابخ والحمامات وبعض الغرف. قد يكون مقاسه أكبر من بير السلم، لكن استخدامه له شروط.
- المزايا: مقاس قد يسمح بكابينة أوسع، وتكسير أقل داخل الشقق عند فتح الأبواب على الطرقات.
- القيود: المنور يخدم تهوية وإضاءة غرف قائمة، وسده أو تقليله قد يضر بالشقق المطلة عليه ويخالف الاشتراطات. كما أن الوصول من المنور إلى مدخل كل دور ليس متاحًا دائمًا، وكثيرًا ما تمر فيه مواسير الصرف والمياه التي قد تحتاج إلى نقل.
3. بئر خارجي بهيكل معدني
عندما لا يكفي بير السلم ولا المنور، يكون البئر الخارجي الملاصق للواجهة أو للواجهة الخلفية هو الحل، بشرط وجود مساحة مملوكة أو مسموح باستخدامها كارتداد أو حديقة. شرحنا تنفيذه ومتطلبات الطقس والزجاج في دليل الأسانسير الخارجي والبانوراما.
- المزايا: مقاس كابينة مناسب بدل التقيد بفراغ قائم، ومعظم العمل يتم خارج المبنى فيقل الإزعاج للسكان.
- القيود: أساسات مستقلة، وفتح أبواب في الجدار الخارجي لكل دور، وموافقات إضافية محتملة من الحي بسبب التعديل على الواجهة أو الارتداد.
| المعيار | بير السلم | المنور | بئر خارجي |
|---|---|---|---|
| مقاس الكابينة الممكن | غالبًا صغير | متوسط حسب المنور | يُصمم حسب الحاجة |
| التكسير داخل المبنى | بسيط إلى متوسط | متوسط، مع نقل مواسير أحيانًا | أقل داخل المبنى، وفتحات في الجدار الخارجي |
| أهم قيد | عرض السلم كطريق خروج | تهوية وإضاءة الشقق المطلة | المساحة الخارجية والموافقات |
| أعمال إنشائية إضافية | إطار معدني أو جدران خفيفة | تدعيم ونقل خدمات | أساسات وهيكل معدني وكسوة |
| الوصول للأدوار | من بسطات السلم | يحتاج ممرًا إلى الطرقة أحيانًا | من فتحات جديدة في الواجهة أو شبابيك السلم |
المصعد بدون غرفة ماكينات والمصعد المنزلي
في كثير من العمارات القديمة لا توجد مساحة لغرفة ماكينات على السطح فوق البئر، أو لا يسمح السطح بإضافتها. هنا يفيد المصعد بدون غرفة ماكينات (MRL) الذي تُركَّب فيه ماكينة جيرلس صغيرة داخل البئر نفسه؛ انظر قسم الماكينات الجيرلس. وفي المباني المنخفضة والفيلات قد يناسبك مصعد منزلي صغير الحجم بحفرة ضحلة، أو أسانسير هيدروليك لا يحتاج شيئًا فوق آخر دور. قارن الأنظمة الصغيرة في دليل الأسانسير المنزلي، ومصاعد كبار السن وكراسي الدرج في دليل مصعد كبار السن.
المعاينة الإنشائية أولًا: من يعملها ولماذا؟
المبنى القائم صُمم لأحمال لا تشمل مصعدًا: وزن الكابينة والثقل والماكينة، وقوى الفرملة التي تنتقل إلى السكك ثم إلى الجدران أو الإطار، وحمل الحفرة على الأرض. لذلك فإن أول خطوة هي تقرير من مهندس استشاري إنشائي يعاين المبنى ويحدد:
- حالة الهيكل الخرساني أو الحوائط الحاملة، وهل تتحمل تثبيت السكك أو الإطار المعدني.
- إمكانية فتح أبواب في كل دور دون المساس بعناصر حاملة، أو طريقة تدعيم الفتحات.
- إمكانية عمل حفرة أسفل الدور الأرضي وتأثيرها على الأساسات المجاورة ومنسوب المياه.
- حمل غرفة الماكينات على السطح إن وُجدت.
هذا التقرير ليس إجراءً شكليًا؛ فالأوراق المعتادة لرخصة تركيب مصعد في مبنى قائم تشمل عادة تقريرًا إنشائيًا يفيد بتحمّل المبنى، كما شرحنا في دليل رخصة الأسانسير. ولا تعتمد على رأي مقاول أو فني مصاعد وحده في أي قرار يخص الأحمال أو الفتحات.
تركيب مصعد بدون تكسير: ماذا يعني فعلًا؟
عبارة «تركيب مصعد بدون تكسير» منتشرة في الإعلانات، والأدق أن تقول «بأقل تكسير ممكن». لا يوجد مصعد يُضاف إلى عمارة قائمة دون أي أعمال؛ فكل دور يحتاج على الأقل فتحة باب وعتبة، والمصعد يحتاج خط كهرباء مستقلًا، وغالبًا حفرة ولو ضحلة. ما يمكن تقليله فعلًا:
- الهيكل المعدني الجاهز: بئر من إطار معدني يُجمَّع في الموقع بدل بناء جدران خرسانية، فيقل الهدم والمخلفات.
- أنظمة الحفرة الضحلة والارتفاع العلوي المنخفض: تقلل أعمال الحفر أسفل الأرضي أو التعلية فوق آخر دور.
- البئر الخارجي: ينقل أغلب العمل إلى خارج المبنى.
- المصعد بدون غرفة ماكينات: يلغي بناء غرفة جديدة على السطح.
اطلب من الشركة قائمة مكتوبة بالأعمال الإنشائية المطلوبة في كل دور، حتى تعرف حجم التكسير الحقيقي قبل التعاقد.
الحفرة والارتفاع العلوي: القيدان الأصعب في المبنى القديم
الحفرة هي الجزء من البئر أسفل مستوى أول وقفة، والارتفاع العلوي (الهيدروم) هو المسافة من أرضية آخر وقفة إلى سقف البئر. كلاهما مطلوب لسلامة الفنيين والركاب عند تجاوز الكابينة لآخر وقفة. في العمارة القديمة قد تكون الحفرة صعبة بسبب الأساسات أو المياه الجوفية، والارتفاع العلوي محدودًا بسقف السطح. الحلول إما أعمال حفر أو تعلية بموافقة المهندس، وإما نظام مصمم لحفرة أو ارتفاع علوي أقل. المقاسات والمصطلحات مشروحة في دليل مقاسات بئر المصعد؛ المهم هنا أن تُقاس هذه الأبعاد في المعاينة لا أن تُقدّر.
السلم والتهوية والحريق: أسئلة يجب أن يجيب عنها المهندس
إضافة مصعد في بير السلم أو المنور تمس عناصر لها وظيفة في سلامة المبنى كله. لا نذكر هنا أرقامًا أو بنودًا بعينها لأن الاشتراطات تختلف حسب نوع المبنى وارتفاعه وتاريخ ترخيصه، لكن اسأل المهندس والحي عن:
- هل يظل عرض السلم والبسطات كافيًا كطريق خروج بعد تركيب البئر؟
- هل يؤثر تقليل المنور على تهوية وإضاءة الغرف والمطابخ والحمامات المطلة عليه؟
- كيف سيُفصل البئر عن السلم أو المنور من ناحية الحريق والدخان؟
- هل هناك مواسير غاز أو صرف أو كهرباء تمر في المكان وتحتاج إلى نقل؟
اتفاق السكان في العمارة المشتركة
في العمارة المملوكة لأكثر من مالك يكون بير السلم والمنور والسطح والواجهة غالبًا أجزاء مشتركة، فلا ينبغي أن يقرر ساكن واحد استخدامها. الطريق العملي أن يُعرض المشروع على اتحاد الشاغلين أو الملاك، مع التقرير الإنشائي والتصميم المبدئي، وأن يُتفق كتابةً على: طريقة توزيع التكلفة، وتوزيع تكلفة الصيانة والكهرباء لاحقًا، ومن يمثل السكان في التعاقد والترخيص. وقد تختلف احتياجات سكان الأدوار المنخفضة عن سكان الأدوار العليا، والاتفاق المكتوب قبل البدء يمنع توقف المشروع في منتصفه. وإذا كانت هناك خلافات قانونية على الملكية أو الاستخدام فاستشر محاميًا قبل التنفيذ.

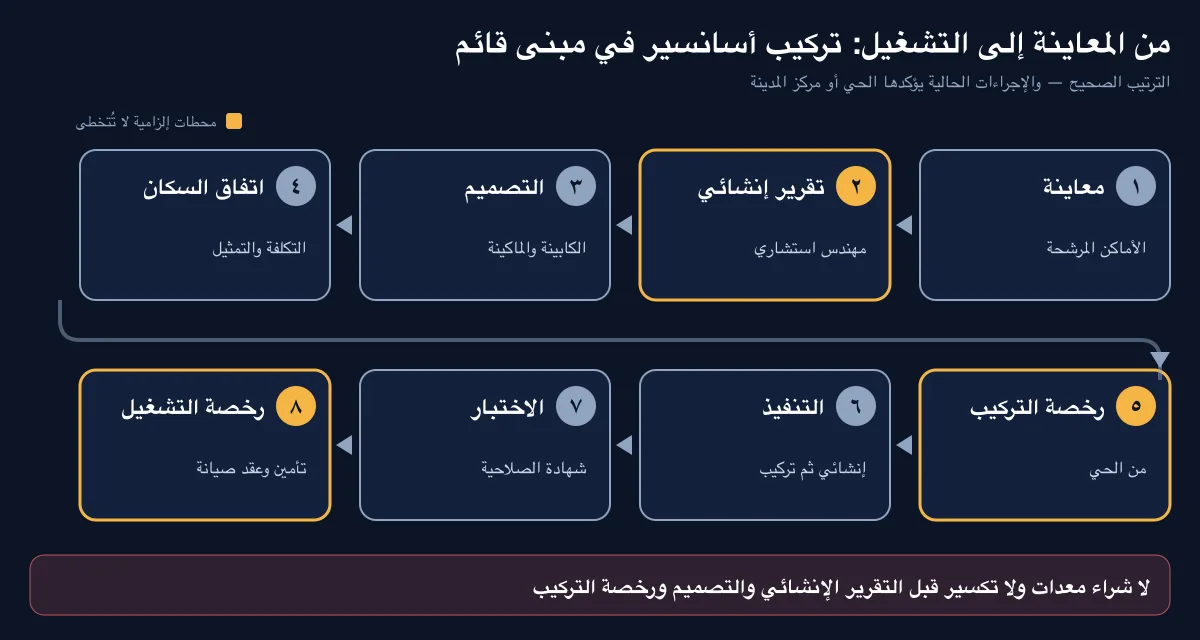

من المعاينة إلى التشغيل: الترخيص والخطوات
- معاينة المصعد والمبنى: شركة المصاعد تقيس الأماكن المرشحة، والمهندس الإنشائي يعاين الهيكل.
- التقرير الإنشائي: يحدد المكان الممكن وما يلزمه من تدعيم.
- التصميم والرسومات: مقاس الكابينة والحمولة ونوع الماكينة والأبواب، مع قائمة الأعمال المطلوبة من المالك.
- اتفاق السكان على التكلفة والتمثيل.
- رخصة التركيب: يُقدَّم الطلب إلى الحي أو الوحدة المحلية وفق قانون البناء رقم 119 لسنة 2008 ولائحته التنفيذية، مع التقرير الإنشائي والرسومات وعقد شركة المصاعد.
- الأعمال الإنشائية ثم التركيب والاختبار.
- رخصة التشغيل: بعد الاختبار وشهادة الصلاحية ووثيقة التأمين وعقد صيانة مع شركة مرخّصة، وهو شرط لتشغيل المصعد بنص المادة 68 من قانون البناء.
الإجراءات والأوراق قد تختلف من محافظة لأخرى وتتغير، لذلك تأكد من المتطلبات الحالية من الحي أو مركز المدينة التابع له العقار قبل البدء، وتفاصيل الأوراق في دليل رخصة الأسانسير.
اطلب معاينة لتركيب أسانسير في عمارتك من مونترا
ما الذي يحدد التكلفة في المبنى القديم؟
التكلفة هنا أعلى تفاوتًا من المبنى المؤسَّس، لأن الأعمال الإنشائية تختلف من عمارة لأخرى. أهم ما يحركها:
- مكان البئر: الخارجي يضيف أساسات وهيكلًا وكسوة، وبير السلم قد يحتاج إطارًا معدنيًا وتعديلات حول البسطات.
- حجم التدعيم الإنشائي وفتحات الأبواب في كل دور.
- الحفرة والارتفاع العلوي: حفر أو تعلية، أو نظام خاص بأبعاد مخفضة.
- نوع الماكينة: مع غرفة ماكينات أو بدونها، أو هيدروليك.
- عدد الوقفات: لأن الأبواب والسكك والأسلاك تتكرر مع كل دور.
- نقل الخدمات: مواسير وكابلات تمر في المنور أو بجوار السلم.
- الترخيص والتأمين وعقد الصيانة.
بنود تكلفة مشروع التركيب بالتفصيل، وتوزيعها بين المالك والشركة، في دليل تكلفة تركيب الأسانسير. ولمعرفة أسعار المكونات الحالية تصفح صفحة الأسعار والماكينات الجيرلس في الكتالوج. وبعد اختيار المقاس يمكنك تصميم شكل الكابينة في مونترا كابين ستوديو.
وإذا كان في عمارتك مصعد قديم بالفعل ويحتاج تحديثًا لا تركيبًا جديدًا، فاقرأ دليل تجديد الأسانسير القديم.
أسئلة شائعة
هل ينفع أركب اسانسير في عمارة قديمة؟
نعم في حالات كثيرة، داخل بير السلم أو المنور إن سمحت مقاساتهما، أو ببئر خارجي ملاصق للمبنى، بشرط تقرير من مهندس استشاري إنشائي وترخيص من الحي.
هل ينفع أركب اسانسير في بير السلم؟
ممكن إذا كان الفراغ يسمح بكابينة مناسبة دون تضييق السلم كطريق خروج، وغالبًا يُنفذ بإطار معدني تُثبت عليه السكك. المعاينة وحدها تحدد ذلك.
هل ينفع أركب اسانسير في المنور؟
أحيانًا، لكن المنور يخدم تهوية وإضاءة الشقق المطلة عليه، وقد تمر فيه مواسير. يجب أن يوافق المهندس وأن تتأكد من اشتراطات الحي قبل البدء.
هل يوجد تركيب مصعد بدون تكسير؟
لا يوجد تركيب بدون أي أعمال، فكل دور يحتاج فتحة باب وعتبة. لكن الهيكل المعدني والحفرة الضحلة والبئر الخارجي والمصعد بدون غرفة ماكينات تقلل التكسير كثيرًا.
هل أحتاج موافقة كل السكان لتركيب الاسانسير؟
الأماكن المستخدمة عادة مثل السلم والمنور والسطح أجزاء مشتركة، لذلك الأفضل اتفاق مكتوب بين الملاك أو اتحاد الشاغلين على المشروع وتوزيع التكلفة، واستشارة محامٍ عند الخلاف.
كم تكلفة تركيب اسانسير في عمارة قديمة؟
تعتمد على مكان البئر وحجم التدعيم والحفرة وعدد الأدوار ونوع الماكينة والترخيص. اطلب معاينة وعرضًا يفصل المعدات عن التركيب عن الأعمال الإنشائية.
