مقاسات بئر المصعد: من حمولة الأسانسير إلى مقاس الكابينة والحفرة والهيدروم
مقاسات بئر المصعد ليست رقمًا ثابتًا تنسخه من مبنى لآخر، بل نتيجة سلسلة من القرارات تبدأ من حمولة الأسانسير: الحمولة تحدد أقصى مساحة مسموح بها للكابينة وعدد الركاب، ومقاس الكابينة مع نوع الباب ومكان ثقل الموازنة (الكاونتر ويت) والقضبان يحدد عرض البئر وعمقه، أما عمق الحفرة وارتفاع الهيدروم فوق آخر دور فيحددهما أساسًا سرعة المصعد ونوع الماكينة. في هذا الدليل نشرح كل حلقة في السلسلة بالقيم التي ينص عليها المعيار الأوروبي EN 81-20، ونوضح ما لا يصح تحديده إلا من رسومات شركة التركيب.
السبب في أهمية هذا الترتيب أن أغلب مشاكل المصاعد في العمارات المصرية تبدأ من بئر صُمِّم قبل اختيار المصعد: بئر ضيق يفرض كابينة صغيرة، أو حفرة غير كافية، أو دور أخير منخفض لا يسمح بالمسافات الآمنة فوق الكابينة. لو كنت في مرحلة التصميم، فاقرأ هذا الدليل قبل صب الخرسانة.
ما الذي يحدد مقاسات بئر المصعد؟
تذكّر هذه العوامل الستة، فكل عرض سعر أو رسم تنفيذي ستجده مبنيًا عليها:
- حمولة الأسانسير وعدد الركاب: تحدد مساحة أرضية الكابينة.
- نوع باب الكابينة والدور: الباب الأوتوماتيك المنزلق يحتاج مساحة جانبية لدرفه داخل البئر، ويختلف ذلك بين الباب الذي يفتح من المنتصف والباب الذي يفتح من جانب واحد (تليسكوبي)، بينما يختلف الباب نصف الأوتوماتيك والفولدنج في طريقة تركيبه.
- مكان ثقل الموازنة: بجانب الكابينة (يزيد عرض البئر) أو خلفها (يزيد عمق البئر).
- القضبان وكراسيها: قضبان الدليل (السكك) ومقاسها وطريقة تثبيتها في الحائط تأخذ جزءًا من عرض البئر.
- السرعة: كلما زادت السرعة زادت مسافات الأمان المطلوبة في الحفرة وفوق الكابينة.
- نوع الماكينة: غرفة ماكينات فوق البئر، أو ماكينة داخل البئر في المصعد بدون غرفة ماكينات، أو وحدة هيدروليك بجوار البئر. لكل نظام احتياجاته، وشرحناها في أنواع المصاعد.
حمولة الأسانسير وعدد الركاب حسب EN 81-20
المعيار الأوروبي EN 81-20 (المرجع الذي تعتمد عليه أغلب الشركات والكتالوجات في مصر) يربط بين ثلاثة أشياء: الحمولة المقننة بالكيلوجرام، وعدد الركاب، ومساحة أرضية الكابينة. والفكرة من ذلك منع التحميل الزائد: لو كانت الكابينة أوسع من اللازم لحمولتها، فسيدخلها ركاب أكثر مما تتحمله الماكينة والفرامل.
كيف يُحسب عدد الركاب؟
يفترض المعيار أن متوسط وزن الراكب 75 كجم. عدد الركاب = الحمولة ÷ 75 مع التقريب لأسفل إلى أقرب عدد صحيح، بشرط ألا يزيد على العدد الذي تسمح به مساحة الكابينة في جدول الحد الأدنى للمساحة. مثال: مصعد حمولته 630 كجم: 630 ÷ 75 = 8.4، إذن هو مصعد 8 أفراد. ويُكتب ذلك على لوحة داخل الكابينة بالحمولة وعدد الأفراد.
مقاسات كابينة الأسانسير: أقصى مساحة لكل حمولة

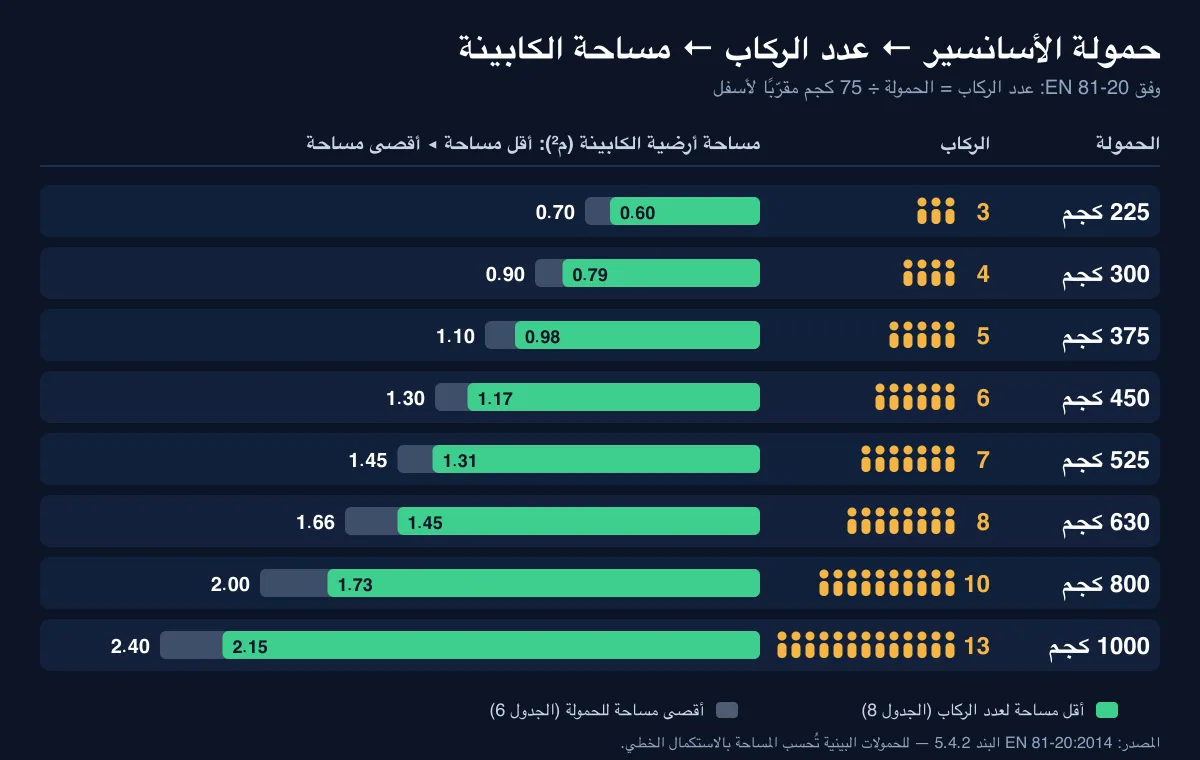

الجدول التالي مأخوذ من جدول المعيار الذي يحدد أقصى مساحة متاحة لأرضية الكابينة لكل حمولة، مع عدد الركاب المقابل، وأقل مساحة مطلوبة لهذا العدد من الركاب. تُقاس المساحة من الحائط للحائط داخل الكابينة بدون التشطيبات، على ارتفاع 1 متر من الأرضية.
| الحمولة (كجم) | عدد الركاب | أقصى مساحة للكابينة (م²) | أقل مساحة لهذا العدد (م²) |
|---|---|---|---|
| 225 | 3 | 0.70 | 0.60 |
| 300 | 4 | 0.90 | 0.79 |
| 375 | 5 | 1.10 | 0.98 |
| 450 | 6 | 1.30 | 1.17 |
| 525 | 7 | 1.45 | 1.31 |
| 630 | 8 | 1.66 | 1.45 |
| 800 | 10 | 2.00 | 1.73 |
| 1000 | 13 | 2.40 | 2.15 |
ملاحظات مهمة على الجدول:
- المساحة الفعلية لكابينتك يجب أن تقع بين العمودين الأخيرين تقريبًا: لا تزيد على الحد الأقصى للحمولة، وتكفي لعدد الركاب المكتوب على اللوحة.
- أي تجويف أو امتداد في حوائط الكابينة يدخل في حساب المساحة، إلا المساحات التي لا يمكن أن يقف فيها شخص بسبب معدات مركّبة فيها.
- الارتفاع الداخلي الصافي للكابينة لا يقل عن 2 متر في المعيار، وكذلك الارتفاع الصافي لفتحة المدخل.
- مصاعد البضائع المصحوبة بركاب والمصاعد الهيدروليك للبضائع لها قواعد إضافية في المعيار، فلا تُطبّق هذا الجدول عليها مباشرة.
مثال توضيحي لكابينة 6 أفراد
لمصعد حمولته 450 كجم (6 أفراد) أقصى مساحة 1.30 م² وأقل مساحة 1.17 م². كابينة داخلية بعرض 1.00 متر وعمق 1.25 متر مساحتها 1.25 م²، فهي داخل الحدين. هذا مثال توضيحي للحساب فقط؛ المقاسات النهائية للكابينة ثم البئر تأتي من رسومات شركة التركيب حسب الطراز والباب والقضبان التي ستُركَّب فعلًا. ويمكنك تجربة أبعاد وتشطيبات مختلفة للكابينة في مصمم الكابينة من مونترا.

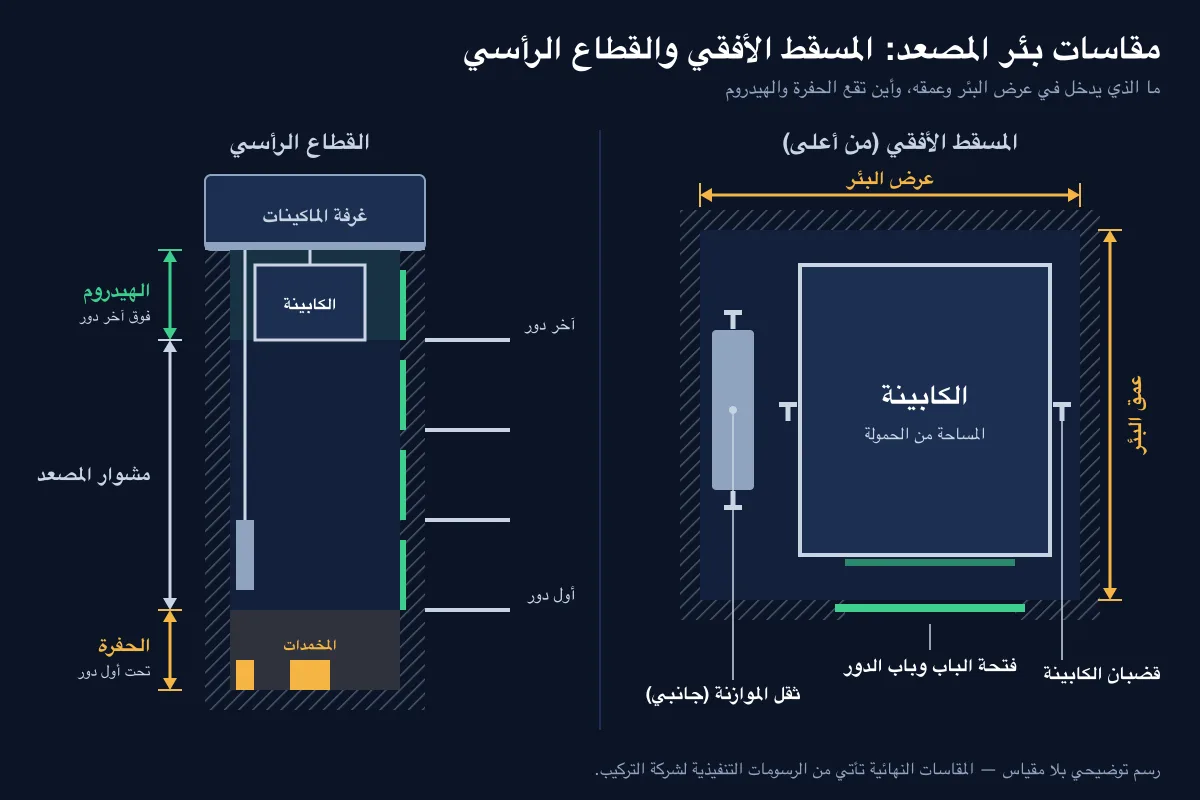

عرض البئر وعمقه: ماذا يُضاف حول الكابينة؟
بعد تحديد المقاس الداخلي للكابينة، تضيف شركة التركيب حوله كل ما يتحرك داخل البئر:
- سُمك حوائط الكابينة والإطار (الشاسيه) والمسافات الآمنة بين الكابينة وحائط البئر.
- قضبان الكابينة وقضبان ثقل الموازنة وكراسيها: تجد كراسي القضبان والوصلات ضمن الكتالوج، ومقاسها يؤثر مباشرة على العرض.
- ثقل الموازنة وإطاره: جانبي أو خلفي، ويحدد ذلك هل يزيد عرض البئر أم عمقه. قطع هذا الجزء في قسم أجزاء ثقل الموازنة.
- مساحة درف الباب: الباب الأوتوماتيك المنزلق يحتاج مكانًا لدرفه عند الفتح، فعرض البئر من جهة الباب يتأثر بعرض الفتحة ونوع الفتح.
لهذا تجد أن مصعدين بنفس الحمولة قد يحتاجان بئرين مختلفين، لأن أحدهما بثقل موازنة خلفي وباب يفتح من المنتصف والآخر بثقل جانبي وباب تليسكوبي. الأهم أن يكون البئر مستقيمًا رأسيًا (مُشاقولًا) بنفس المقاس من الحفرة حتى السقف، لأن أي ميل أو بروز يأكل من المقاس الصافي.
الحفرة والهيدروم: المقاسات الرأسية
الحفرة أسفل أول دور
الحفرة هي الجزء من البئر الموجود تحت منسوب أرضية أول دور يقف عنده المصعد. فيها المخمدات (البافرات)، وطارة الشد الخاصة بمنظم السرعة، ونهايات القضبان، ويجب أن تبقى بعد نزول الكابينة لأقصى وضع مساحة آمنة لفني الصيانة. المعيار يحدد مساحات الملاذ الآمن في الحفرة بثلاثة أوضاع: وقوف (0.40 × 0.50 م وبارتفاع 2.00 م)، أو انحناء (0.50 × 0.70 م وبارتفاع 1.00 م)، أو استلقاء (0.70 × 1.00 م وبارتفاع 0.50 م). ويشترط بابًا للدخول إلى الحفرة إذا زاد عمقها على 2.50 م. عمق الحفرة نفسه يزيد مع السرعة ونوع المخمدات، لذلك يحدده المُركِّب لكل مصعد.
الهيدروم فوق آخر دور
الهيدروم (الارتفاع العلوي أو Overhead) هو المسافة من أرضية آخر دور حتى سقف البئر. عندما تكون الكابينة في أعلى وضع ممكن، يجب أن تبقى فوق سقفها مساحة ملاذ آمن للفني: وقوف (0.40 × 0.50 م وبارتفاع 2.00 م) أو انحناء (0.50 × 0.70 م وبارتفاع 1.00 م). وهذا يعني أن الهيدروم يتأثر بارتفاع الكابينة، والسرعة، ومسافة مشوار ثقل الموازنة على مخمداته، وفي المصعد بدون غرفة ماكينات بمكان الماكينة داخل البئر.
| المقاس | العوامل الرئيسية | من يحدده نهائيًا |
|---|---|---|
| عرض البئر | عرض الكابينة، عرض فتحة الباب ونوعه، ثقل موازنة جانبي، القضبان | رسومات شركة التركيب |
| عمق البئر | عمق الكابينة، ثقل موازنة خلفي، عتبة الباب، باب في جهتين | رسومات شركة التركيب |
| عمق الحفرة | السرعة، نوع المخمدات، مساحة الملاذ الآمن | المُركِّب حسب الطراز والسرعة |
| الهيدروم | ارتفاع الكابينة، السرعة، مكان الماكينة، مساحة الملاذ فوق الكابينة | المُركِّب حسب الطراز والسرعة |
| غرفة الماكينات | نوع الماكينة واللوحة، مساحات العمل الآمنة | المُركِّب والمهندس المصمم |
غرفة الماكينات أم مصعد بدون غرفة ماكينات؟
في المصعد التقليدي توضع الماكينة ولوحة الكنترول في غرفة فوق البئر. المعيار يشترط في أماكن العمل بهذه الغرفة ارتفاعًا صافيًا لا يقل عن 2.10 م، ومساحة خالية أمام لوحات الكنترول بعمق لا يقل عن 0.70 م وبعرض 0.50 م أو عرض اللوحة أيهما أكبر، بالإضافة إلى مساحات حول الماكينة للصيانة والتشغيل اليدوي في الطوارئ.
أما المصعد بدون غرفة ماكينات (MRL) فيستخدم ماكينة جيرلس صغيرة داخل البئر، فيوفّر غرفة السطح، لكنه يحتاج تخطيطًا مبكرًا للهيدروم ولمكان لوحة الكنترول وطريقة الإنقاذ اليدوي. تجد ماكينات الجيرلس في الكتالوج، ويمكنك الرجوع إلى تكلفة تركيب الأسانسير لمعرفة كيف يؤثر اختيار الماكينة على بنود التكلفة.
مقاسات أبواب الأسانسير
عرض فتحة الباب الصافية هو أحد أهم مقاسات الأسانسير لأنه يحدد ما يمكن إدخاله في المصعد: كرسي متحرك، أو عربة أطفال، أو أثاث. تعرض الشركات عادة فتحات بعروض مثل 700 و800 و900 مم لمصاعد الركاب، وفتحات أوسع لمصاعد المستشفيات والبضائع. ويشترط المعيار ألا يقل الارتفاع الصافي للمدخل عن 2 متر، وألا تزيد فتحة باب الدور على فتحة باب الكابينة بأكثر من 50 مم من كل جانب.
نوع الباب يغيّر مقاس البئر أيضًا، وشرحنا الفرق بين الأوتوماتيك ونصف الأوتوماتيك والفولدنج في مقال أبواب الأسانسير وأنواعها، ويمكنك تصفح الأبواب الأوتوماتيك في الكتالوج.
البئر الضيق في العمارات القديمة والفيلات
في كثير من العمارات القديمة في القاهرة والإسكندرية يكون بئر السلم أو المنور هو المكان الوحيد المتاح، وبمقاسات لا تسمح بكابينة ركاب قياسية. هنا أمامك خيارات: كابينة بحمولة أقل مع باب مناسب، أو ثقل موازنة في المكان الذي يوفّر أكبر مساحة للكابينة، أو مصعد منزلي مصمم للمساحات الصغيرة وحفرة قليلة. قارن بينها في دليل الأسانسير المنزلي وتصفح المصاعد المنزلية. وتذكّر أن تركيب مصعد في مبنى قائم يحتاج تقريرًا إنشائيًا ضمن رخصة الأسانسير.
قائمة فحص قبل تنفيذ البئر
- حدّد عدد الركاب والحمولة المطلوبة حسب عدد الأدوار والشقق واستخدام المبنى.
- اختر نظام الإدارة: جر بغرفة ماكينات، أو بدون غرفة ماكينات، أو هيدروليك.
- اختر نوع الباب وعرض الفتحة.
- اطلب من شركة التركيب رسمًا تنفيذيًا يوضح عرض البئر وعمقه وعمق الحفرة والهيدروم وغرفة الماكينات، واعتمده قبل البناء.
- تأكد من استقامة البئر، ومن وجود أماكن تثبيت كراسي القضبان حسب الرسم.
- لا تشترِ الكابينة أو الماكينة قبل اعتماد الرسومات، وجرّب الشكل الداخلي في مصمم الكابينة.
تخطط لمصعد جديد؟ اطلب عرض تركيب يبدأ برسومات البئر الصحيحة
أسئلة شائعة
ما هي مقاسات بئر المصعد لـ 6 أفراد؟
لا يوجد مقاس بئر واحد لكل حمولة؛ المعيار يحدد مساحة الكابينة (لحمولة 450 كجم أقصى مساحة 1.30 م²)، ثم تضيف شركة التركيب القضبان وثقل الموازنة والباب لتحديد البئر. اطلب الرسم التنفيذي من المُركِّب قبل البناء.
كم حمولة الأسانسير 8 أفراد؟
مصعد 8 أفراد حمولته المعتادة 630 كجم، لأن 630 ÷ 75 = 8.4 ويُقرّب لأسفل إلى 8، وأقصى مساحة لكابينته وفق EN 81-20 هي 1.66 م².
كيف أحسب عدد ركاب المصعد من الحمولة؟
اقسم الحمولة بالكيلوجرام على 75 وقرّب الناتج لأسفل، بشرط أن تكفي مساحة الكابينة لهذا العدد حسب جدول الحد الأدنى في المعيار.
ما هو الهيدروم في الأسانسير؟
الهيدروم هو الارتفاع من أرضية آخر دور حتى سقف البئر، ويجب أن يسمح بمساحة آمنة فوق سقف الكابينة وهي في أعلى وضع، ويتأثر بالسرعة وارتفاع الكابينة ومكان الماكينة.
كم عمق حفرة الأسانسير؟
يختلف حسب السرعة ونوع المخمدات والطراز، ولذلك يحدده المُركِّب في الرسم التنفيذي. المعيار يشترط أن تبقى في الحفرة مساحة ملاذ آمن للفني، وبابًا للدخول إذا زاد العمق على 2.50 م.
ما أقل ارتفاع داخلي لكابينة الأسانسير؟
ينص EN 81-20 على ألا يقل الارتفاع الداخلي الصافي للكابينة عن 2 متر، وكذلك الارتفاع الصافي لفتحة المدخل.
