للعميل والمالك: ماذا تفعل؟
دوّن الطابق والاتجاه والتوقيت ووصف ما حدث، وأبلغ مسؤول المبنى أو شركة الصيانة. لا تفتح لوحة التحكم أو تدخل غرفة الماكينة أو البئر.
متى تتوقف عن الاستخدام؟
عند حركة غير مقصودة، باب دور يفتح والكابينة غير موجودة، دخان، مياه قرب المعدات، أو اهتزاز شديد: امتنع عن الاستخدام وأبلغ المسؤول فوراً. إذا كنت محتجزاً استخدم الاتصال بالطوارئ وانتظر فريق الإنقاذ.
ما الذي قد تلاحظه؟
الأعراض تساعد في توجيه الفحص؛ لا تثبت تلف مكوّن بعينه.
المصدر والحماية
جهد التغذية وتصنيف الحماية
الأمر وشروط الأمان
حالات المداخل وسجل الأحداث
الحمل والاستجابة
القياس ووظيفة المكوّن
مخطط مفاهيمي، وليس رسم توصيل. PE وN وCOM وDC− ليست أطرافاً قابلة للتبادل.
معلومة تستحق التصحيح
صُححت قطبية +/−، وأُلغيت قاعدة فيوز 5 أمبير والاعتماد على الرنين وحده.
للفني المؤهل: مسار الفحص والمعالجة
هذه محاور مراجعة وليست تعليمات تنفيذ مستقلة. قيم الضبط وإجراءات الاختبار مرجعها دليل الطراز والمخطط والكود المحلي.
١وصف الحالة
حدّد الدائرة التي يغذيها المقوّم وجهدها المقرر ومخطط أطرافه. غياب خرج DC قد ينتج عن الدخل أو الحماية أو الحمل، وليس القنطرة وحدها.
٢محاور الفحص
بعد العزل والتعامل الآمن مع المكثفات، يُفحص المقوّم المعزول عن المسارات الموازية بوضع اختبار الدايود طبقاً لدليل جهاز القياس. جرس الاستمرارية ليس اختباراً كافياً للحكم على الدايود.
٣الأسباب المحتملة
قصر الحمل أو تياره الزائد أو حرارة تبديد غير مناسبة أو انعكاس توصيلات قد تتلف القنطرة. لا توجد قيمة فيوز عامة لجميع لوحات المصاعد.
٤مسار المعالجة
عالج الحمل أو التوصيل المعيب ثم طابق الجهد العكسي والتيار والتبريد وتصنيف الفيوز حسب التصميم. (+) موجب و(−) سالب و(~) دخل AC؛ لا تستخدم سالب الخرج بديلاً عن موصل الحماية PE.
٥التحقق والتوثيق
تحقق من خرج المصدر تحت ظروف الحمل المعتمدة ومن التموج عند الحاجة بأداة ملائمة، وسجّل القياسات ومواصفة القطعة. تكرار احتراق الفيوز يستلزم تشخيصاً جديداً.
أسئلة شائعة
هل خروج DC من البريدج يعني جهداً ثابتاً؟
لا؛ التقويم يحدد القطبية، بينما الترشيح والتنظيم والحمل تحدد استقرار الخرج وتموجه.
ما المعلومات التي أجهزها لشركة الصيانة؟
رقم المصعد وموقعه، وقت العطل والطابق والاتجاه، وجود ركاب محتجزين، نص الرسالة الظاهرة للركاب، وهل العطل متكرر. لا تدخل مناطق المعدات لالتقاط صور أو قراءات.
المراجع وحدود هذا الدليل
مراجعة مكتبية للمعلومات العامة؛ لا تمثل اعتماداً هندسياً للموقع. المصادر الخاصة بطراز معين أمثلة مرجعية، ولا تُنقل إعداداتها إلى طراز آخر. تعليمات المصنع والجهة المختصة مقدّمة عند التطبيق.
- Fluke — فحوص العزل والقياسات الكهربائيةيفتح في نافذة جديدة
التمييز بين الاستمرارية والعزل وفحص الدايود؛ قيم الاختبار في المثال ليست وصفة لكل مصعد.
- Schneider Electric — رموز التأريض والقطبيةيفتح في نافذة جديدة
التمييز بين رمز موصل الحماية PE ورمز القطبية السالبة؛ ليس مخطط توصيل للمصعد.
- OSHA — التحكم في مصادر الطاقة الخطرةيفتح في نافذة جديدة
مرجع عام لعزل الطاقة؛ ليس بديلاً عن الكود المحلي وإجراءات شركة الصيانة.

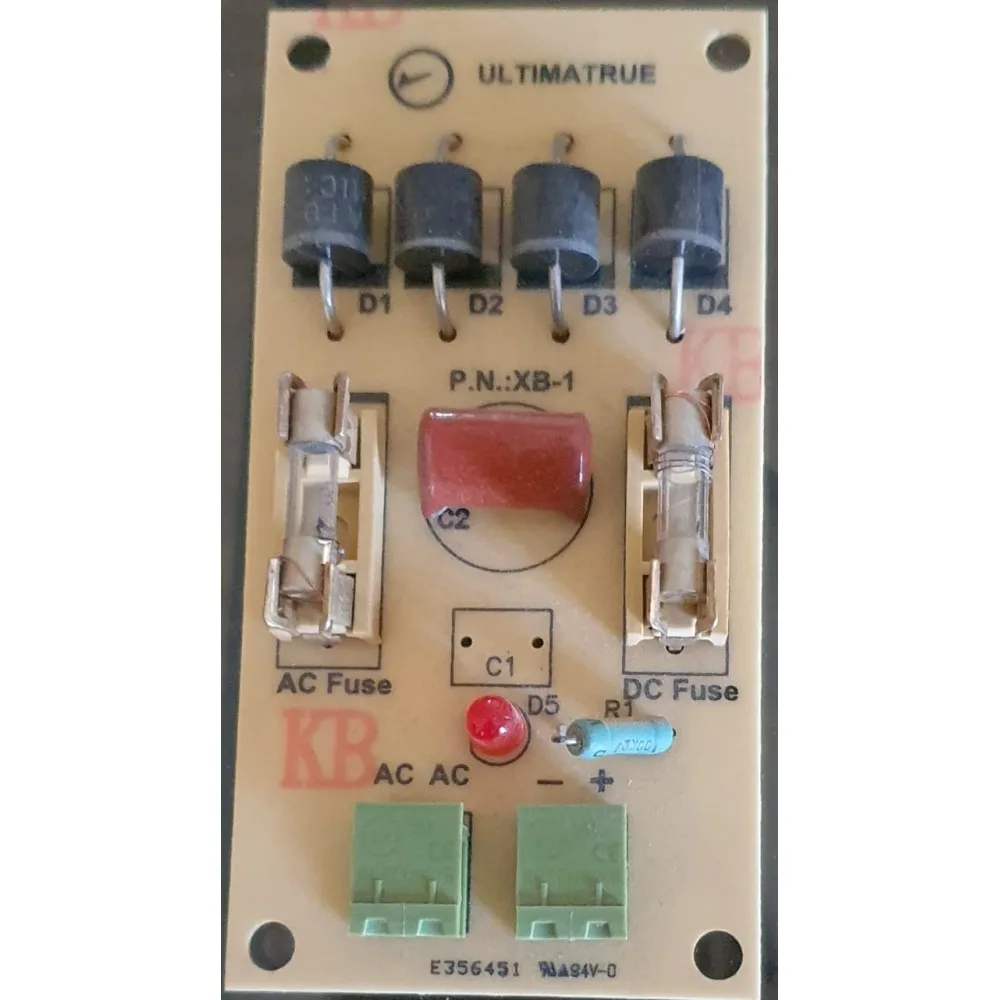

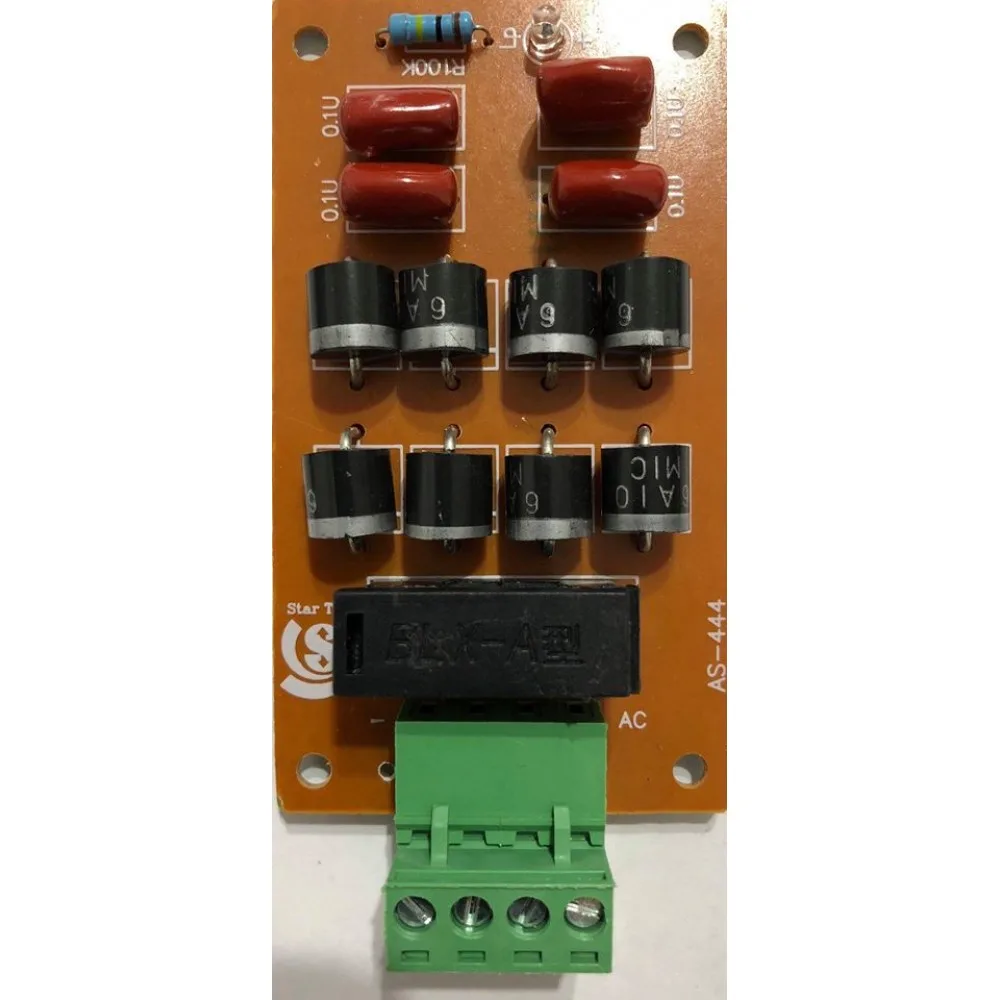

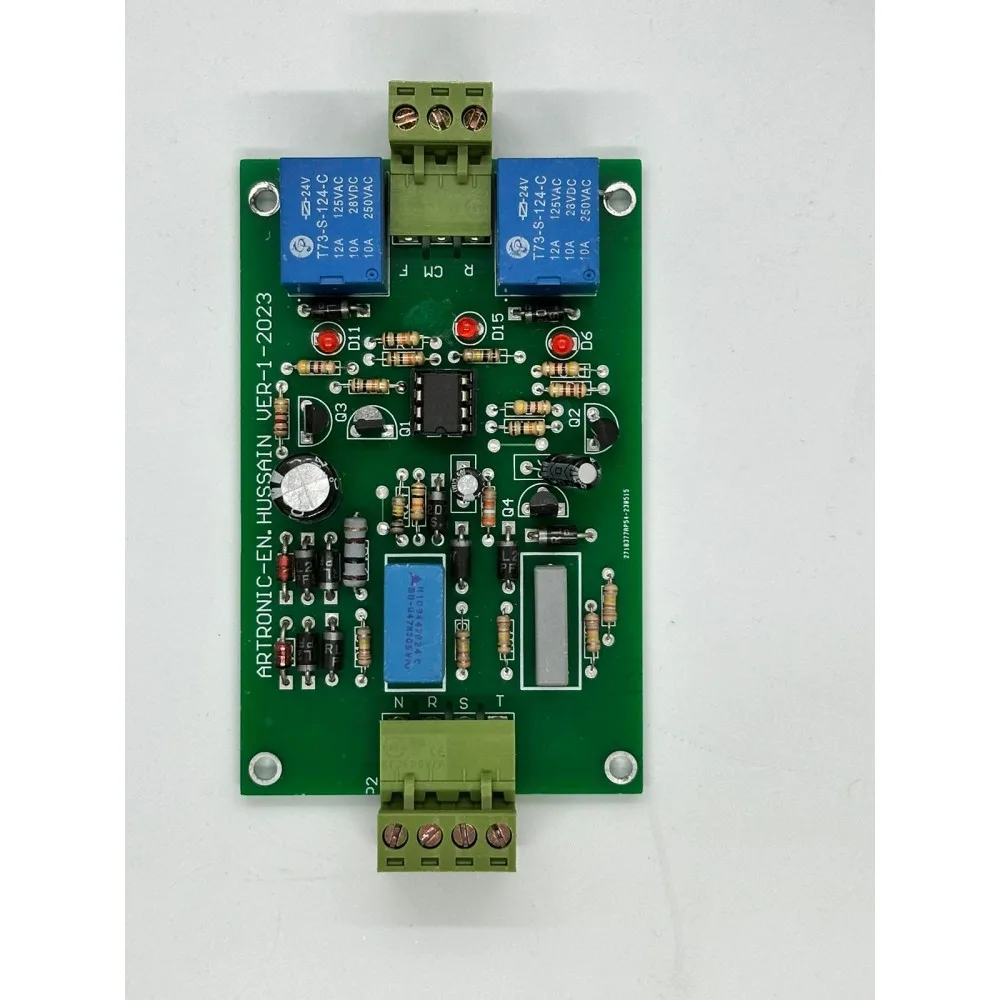

قطع مرتبطة بموضوع الدليل
